通用單元-換熱器單元安全技能培訓與考核裝置
時間：2024-09-05 10:27:05 瀏覽次數：482
1、裝置功能
根據《安監總宣教﹝2014﹞139號國家安全監管總局關于印發特種作業安全技術實際操作考試標準及考試點設備配備標準（試行）的通知》的要求開發，符合《特種作業安全技術實際操作考試標準及考試點設備配備標準》中換熱器單元實操考試要求。
在本裝置上完成換熱器單元作業現場安全隱患排除實操考核系統（K3）及作業現場應急處置實操考核系統（K4）的培訓、考試。
2、主要配置

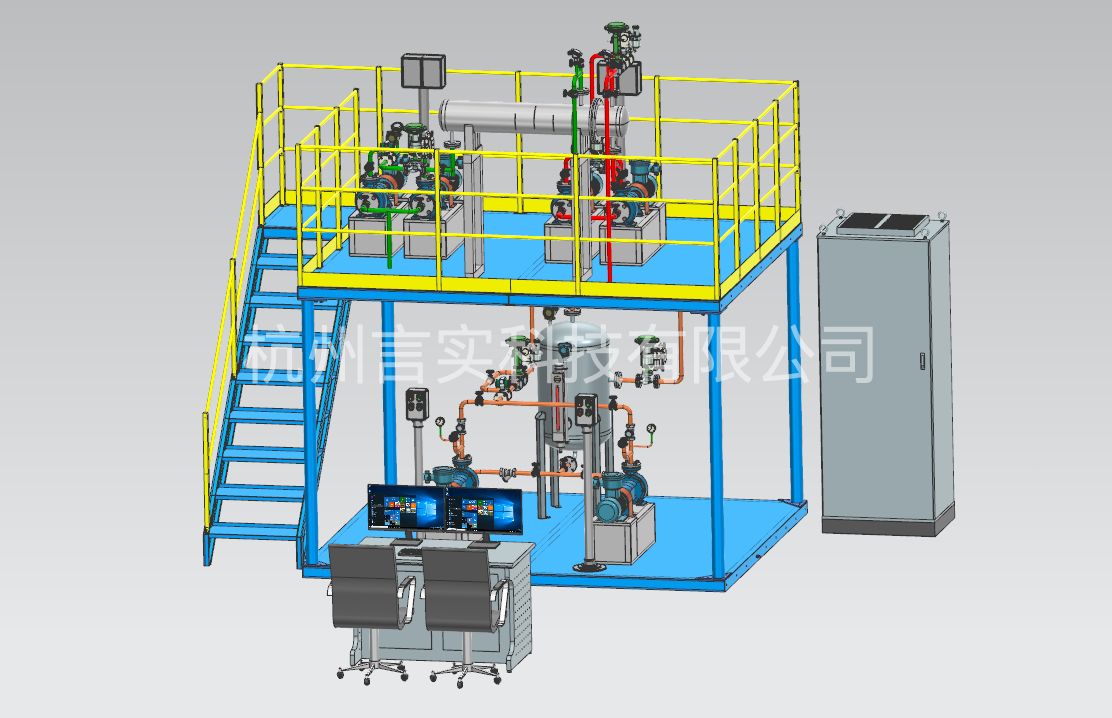

（1）工藝對象設備：含鋼質框架（整體尺寸：長×寬×高≥3700×2500×3100mm，與離心泵單元安全技能培訓考核裝置共用）、U型換熱器、冷/熱物流進料泵、管道及管件等。
（2）閥門儀表：含遠程控制閥、手動切斷閥、壓力傳感器、溫度傳感器、流量計及液位計等。
（3）安全防護用品：含對講機、擔架、扳手、物品柜等。
（4）控制系統：含控制器、輸入模塊、輸出模塊、電氣元件、線纜橋架等。
（5）操作站：≥19寸高清顯示屏，分辨率≥1280×1024， CPU不低于I3、硬盤≥128G固態、內存≥4G。
（6）軟件：含在線實操考核軟件和離線三維操作考核軟件，在線實操考核軟件支持刷身份證、賬號密碼登錄，實現設備自主輸入和審核考生信息等功能，離線三維操作考核軟件由特種作業考試管理系統、DCS監控系統和三維實操場景三部分組成，可實現正式考試、模擬考試和練習三種模式。
（7）管理系統：對學員信息、考核成績等進行統一管理（共用）。
